普通EOC终端

发布时间： 2015-11-17　|　来源：山东乐升电子股份有限公司　|　本文被阅读 48463 次

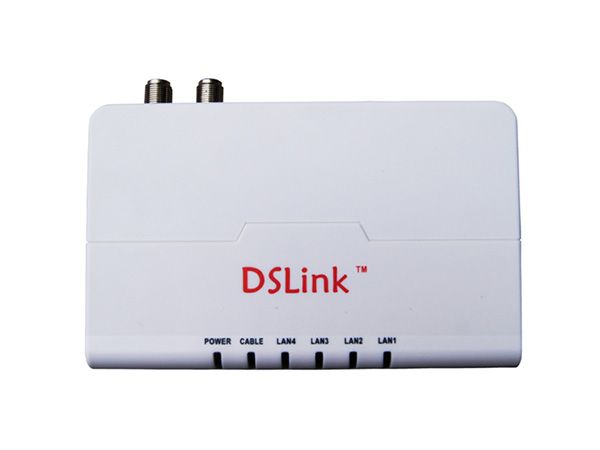

　　产品介绍：DSLINK电缆宽带网络适配器是乐升DSLINKEOC的户端产品，是一款极具性价比的同轴电缆调制解调器，专为满足中小企业，办公室和家庭通过有线电视同轴电缆网络实现宽带互联网的需要而设计。用户界面友好，配置简单易用，是有线电视运营商进行宽带网络运营的理想产品

。

产品特性

符合IEEE HomePlug AV，IEEE802.3、IEEE802.3u；

EOC同轴电缆WAN接入，提供4个10/100M 自适应以太网接口，支持端口自动翻转。用于连接计算机、机顶盒、IP电话机等设备；

内置CATV信号分离；

占用7.5～65MHz以下的低频带宽通信，对现有的CATV信号无任何影响；

无需用户配置，即插即用

支持以太网接口VLAN设置；

支持Qos 801.1P设置

外置DC12V 0.5A电源适配器；

性能参数指标

端口	WAN	1个螺纹Cable接口
	LAN	4个10/100M自适应RJ45端口
	TV	1个CATV 同轴线接口
支持的标准和协议		IEEE HomePlug AV，IEEE 802.11n、IEEE 802.11g、IEEE 802.11b、IEEE 802.3、IEEE 802.3u、CSMA/CA、CSMA/CD、TCP/IP、DHCP、ICMP、NAT、PPPoE
EOC 参数	工作频率	7.5-65MHz
	输出功率	≥110dBuV
	调制方式	OFDM
	物理层带宽	700Mbps
	IP层吞吐量	独享或共享320Mbps
	射频阻抗	75欧
CATV射频	工作频带	87-1000MHz
	反射损耗	>16dB
	插入损耗	≤1dB
网络介质		10Base-T： 3类或3类以上UTP 100Base-TX： 5类UTP
LED 指示	WAN	常亮：连接；闪烁：数据传输
	LAN	常亮：连接；闪烁：数据传输
	其它	Power(电源)，EOC(EOC芯片初始化指示)，Wifi（无线指示灯）
外形尺寸(L×W×H)		180(mm)110(mm)31(mm)
使用环境		工作温度： -20℃～55℃；工作湿度10％～90％不凝结存储温度： -40℃～70℃；存储湿度5％～90％不凝结
外置电源		电源适配器输出： DC 12V/1A

注意事项

该网络适配器作为户端使用时，cable口为有线电视和数据信号混合输入端口，TV口环路输出有线电视信号，此二端口间内置高通滤波器，可有效消除信号的相互干扰。特殊情况下该设备可作为EOC局端使用，这时由TV口输入，CABLE口是有线电视和数据的混合输出口。

订购指南

① 可选择有无无线WIFI功能

② 输出口可选择英制或公制请于订货时说明
